Kỹ sư tự động hoá của một nhà máy nhựa cần một máy tính đặt trong tủ điện dây chuyền để thu dữ liệu từ bốn máy ép qua RS-485, đọc cân định lượng qua RS-232 và đẩy lên phần mềm quản lý sản xuất. Tủ có sẵn nguồn 24 VDC, nhiệt trong tủ mùa hè đo được 47 °C, thanh DIN còn trống 20 cm. Hai báo giá gửi về: một bộ Advantech UNO, một bộ Cincoze dòng DE. Cả hai đều "không quạt, chịu nhiệt, gắn DIN-rail". Chọn cái nào?
Câu trả lời không nằm ở tên hãng mà ở ba con số của chính tủ điện: cần bao nhiêu cổng COM loại gì, nguồn tủ là bao nhiêu vôn và dao động thế nào, nhiệt trong tủ lên tới bao nhiêu. Bài này đặt hai dòng máy nhỏ cho tủ điện của Advantech (UNO-2372G V2, UNO-2271G V2) cạnh hai dòng của Cincoze (DE-1000, DA-1200) và so theo đúng ba con số đó, với thông số lấy từ trang sản phẩm và datasheet của hai hãng tại thời điểm viết.
Tủ điện khác bàn làm việc ở đâu?
Máy tính trong tủ điện chịu bốn điều mà máy tính trên bàn không gặp. Thứ nhất, nhiệt: tủ kín chứa biến tần, contactor, nguồn xung, nhiệt trong tủ thường cao hơn xưởng 10–15 °C. Thứ hai, nguồn: tủ cấp 24 VDC từ nguồn xung dùng chung với PLC, van, relay; điện áp sụt khi động cơ khởi động và có xung khi cuộn dây ngắt. Thứ ba, không gian: máy phải nằm trên thanh DIN hoặc bắt vào tấm lưng tủ, cáp phải cố định, không có chỗ cho adapter và ổ cắm. Thứ tư, giao tiếp: thiết bị trong tủ và trên dây chuyền phần lớn vẫn nói chuyện bằng RS-232/422/485 và tín hiệu số DI/DO, không phải USB.
Cả Advantech lẫn Cincoze đều thiết kế các dòng nhỏ này cho tủ điện. Khác biệt nằm ở chỗ mỗi dòng ưu tiên điều gì.
Con số thứ nhất: cổng COM, đếm đúng số và đúng loại
Đếm thiết bị nối tiếp trong tủ trước khi xem máy: mỗi máy ép, mỗi cân, mỗi máy quét mã, mỗi đồng hồ điện là một cổng nếu nối điểm-điểm; nhiều thiết bị RS-485 có thể chung một cổng theo bus Modbus RTU. Sau đó ghi rõ loại cổng và có cần cách ly (isolation) hay không. Cách ly quang hoặc biến áp giữa cổng và bo chính giúp máy không hỏng khi dây RS-485 kéo xa bị chênh điện thế đất hay dính xung.
- Advantech UNO-2372G V2: 4 cổng RS-232/422/485 DB9, tốc độ 50 bps–115,2 kbps. Cần thêm cổng thì cắm module mPCIe: datasheet liệt kê PCM-24D2R2 (2 cổng RS-232 cách ly), PCM-24D2R4 (2 cổng RS-422/485 cách ly), PCM-24D4R2 và PCM-24D4R4 (4 cổng không cách ly). Bản double-stack thêm khe iDoor.

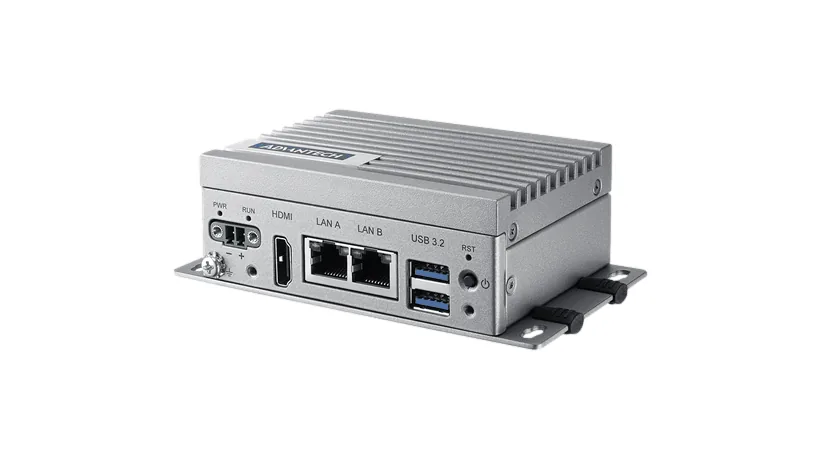

- Advantech UNO-2271G V2: không có cổng COM trên máy; chỉ 2 LAN, 2 USB 3.2, HDMI, một khe mPCIe. Là máy cho tủ chỉ cần Ethernet hoặc thêm COM qua mPCIe.
- Cincoze DE-1000: 6 cổng RS-232/422/485 DB9 có tự điều khiển luồng, cấp được 5 V/12 V trên cổng cho thiết bị nhỏ; kèm 4 DI và 4 DO cách ly sẵn trên máy (DO chịu nguồn 9–30 VDC, 580 mA mỗi kênh).

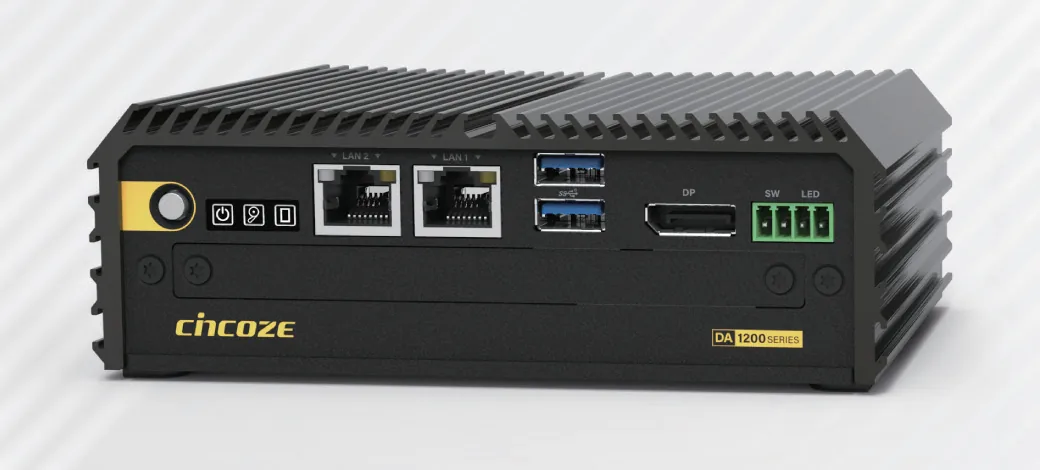

- Cincoze DA-1200: trên máy không có COM; thêm qua module CMI: CMI-COM102 cho 2 cổng RS-232/422/485 (cấp 5 V/12 V), CMI-DIO100 cho 8 DIO (4 vào 4 ra); hoặc bo M.2 MEC-COM-2032i cho 2 cổng RS-232/422/485 cách ly, dải nhiệt -40 đến 85 °C.
Với tủ của nhà máy nhựa ở đầu bài (4 RS-485 + 1 RS-232, có thể gom 4 máy ép lên một bus), UNO-2372G V2 với 4 cổng vừa đủ nếu gom bus, DE-1000 với 6 cổng còn dư cho mở rộng và có sẵn DI/DO để bắt tín hiệu chạy/dừng máy. DA-1200 chỉ hợp khi tủ cần 2 cổng.
Con số thứ hai: nguồn 24 V của tủ và dải điện áp máy chịu được
Nguồn 24 VDC trong tủ không phải lúc nào cũng là 24 V. Nguồn xung có thể chỉnh 22–28 V, sụt khi tải nặng, có xung ngược khi cuộn contactor ngắt. Máy tính cần dải vào rộng và có bảo vệ.
| Model | Dải nguồn vào | Đầu nối | Bảo vệ và chế độ | Tiêu thụ |
|---|---|---|---|---|
| Advantech UNO-2372G V2 | 10–36 VDC | Terminal 2 chân bắt vít | Tuỳ chọn bộ điều khiển bật/tắt từ xa | 19 W điển hình |
| Advantech UNO-2271G V2 | 10–30 VDC (Celeron) / 10–36 VDC (Pentium) | Terminal 2 chân bắt vít | — | Nhỏ, máy 0,5 kg |
| Cincoze DE-1000 | 9–48 VDC | Terminal 3 chân | Chế độ AT/ATX, power ignition, đầu nối bật/tắt và reset từ xa | Atom E3845, 10 W TDP |
| Cincoze DA-1200 | 9–48 VDC | Terminal 3 chân | Chống ngược cực; bảo vệ quá áp ngắt ở 51–58 V và tự bật lại khi về mức đặt; bảo vệ quá dòng 15 A; chế độ AT/ATX | N97 hoặc Atom x7425E, 12 W TDP |
Dải 9–48 V của Cincoze rộng hơn dải 10–36 V của UNO, nghĩa là cùng một máy dùng được cho tủ 12 V, 24 V lẫn 48 V và chịu sụt áp sâu hơn. Bảo vệ ngược cực và quá áp công bố rõ trên DA-1200 là điểm cộng khi tủ do nhiều người đấu nối. Bù lại, UNO-2372G V2 có đầu nối 2 chân đơn giản, dải 10–36 V vẫn thừa cho tủ 24 V chuẩn, và họ UNO đã quen với nhiều tích hợp hệ thống ở Việt Nam.
Một điểm hay bị quên: chế độ AT (máy tự bật khi có điện) là bắt buộc cho tủ điện, vì không ai vào tủ bấm nút nguồn sau mỗi lần cúp điện. Cincoze ghi rõ chế độ AT/ATX với công tắc trên vỏ máy; với UNO cần kiểm cách đặt chế độ tự bật theo tài liệu của từng bản trước khi lắp.
Con số thứ ba: nhiệt trong tủ và dải nhiệt công bố
Đo nhiệt trong tủ vào ca nóng nhất, ở vị trí máy sẽ nằm (thường phía trên, nơi khí nóng dồn lên). Rồi so với dải nhiệt hãng công bố, và đọc cả điều kiện kèm theo.
| Model | Dải nhiệt hoạt động | Điều kiện hãng ghi | Sốc / rung |
|---|---|---|---|
| Advantech UNO-2372G V2 | -20 đến 60 °C | Với luồng gió 0,7 m/s | 50 G nửa sin 11 ms (IEC 60068-2-27); 2 Grms 5–500 Hz với SSD (IEC 60068-2-64); IP40 |
| Advantech UNO-2271G V2 | -20 đến 60 °C | — | 50 G nửa sin; 2 Grms ngẫu nhiên |
| Cincoze DE-1000 | -25 đến 70 °C | Có đối lưu không khí; dùng linh kiện cấp công nghiệp | 50 Grms nửa sin 11 ms với SSD (IEC 60068-2-27); 5 Grms 5–500 Hz với SSD (IEC 60068-2-64) |
| Cincoze DA-1200 | -40 đến 70 °C | Hãng ghi thử PassMark BurnInTest 100 % CPU và đồ hoạ, không giảm xung; với linh kiện dải nhiệt rộng | Theo MIL-STD-810H |
Với tủ 47 °C ở đầu bài, cả bốn máy đều nằm trong dải. Nhưng dải của UNO chỉ còn dư 13 °C, trong khi DE-1000 dư 23 °C và DA-1200 dư 23 °C với đầu dưới xuống tới -40 °C. Khoảng dư này quan trọng vì nhiệt tủ tăng theo năm khi thêm thiết bị và lọc quạt tủ bẩn dần. Điều kiện "luồng gió 0,7 m/s" của Advantech nghĩa là tủ phải có quạt thông gió; tủ kín hoàn toàn thì phải trừ hao.
Rung trong tủ điện thường không lớn, nhưng tủ đặt trên khung máy dập hay cạnh máy ép thì có. Số công bố cho thấy DE-1000 được thử ở mức cao hơn (5 Grms so với 2 Grms). Ổ SSD dạng mSATA, CFast hay M.2 bắt vít giữ được kết quả này; ổ 2,5 inch cắm dây thì không.
Bảng so sánh bốn model
| Thông số | UNO-2372G V2 | UNO-2271G V2 | Cincoze DE-1000 | Cincoze DA-1200 |
|---|---|---|---|---|
| CPU | Celeron J6412 4 nhân | Celeron N6210 / Pentium N6415 | Atom E3845 4 nhân 1,91 GHz | N97 / Atom x7425E 4 nhân |
| RAM | 8 GB DDR4 | 4 hoặc 8 GB DDR4 | DDR3L tối đa 8 GB, 2 khe | DDR5 tối đa 16 GB |
| Lưu trữ | 1 khay 2,5", M.2, mPCIe | eMMC 32/64 GB, mSATA | 2 khay 2,5", mSATA, CFast | 1 khay 2,5" hoặc half-slim, 2 M.2 Key B |
| COM trên máy | 4 RS-232/422/485 | 0 | 6 RS-232/422/485 | 0 (thêm 2 qua CMI hoặc M.2) |
| DI/DO cách ly | Qua module | — | 4 DI + 4 DO sẵn | 8 qua CMI-DIO100 |
| LAN | 2 GbE | 2 GbE | 2 GbE Intel i210 | 2 x 2,5 GbE |
| Nguồn | 10–36 VDC | 10–30 / 10–36 VDC | 9–48 VDC | 9–48 VDC |
| Dải nhiệt | -20 đến 60 °C | -20 đến 60 °C | -25 đến 70 °C | -40 đến 70 °C |
| Kích thước | 150 x 105 x 35 mm (65 mm double-stack) | 100 x 70 x 40 mm | 203 x 200 x 65 mm | 150 x 105 x 52,3 mm |
| Gắn | Đế, tường, VESA và DIN-rail (kit tuỳ chọn) | Tường | Tường; DIN-rail, VESA, cạnh (kit tuỳ chọn) | Tường, cạnh, DIN-rail, VESA |
| Chứng nhận nổi bật | CE, FCC, UL, CCC, BSMI, UKCA | CE, FCC, UL, Azure IoT, AWS IoT | CE, UKCA, FCC; EN 50155 (phần EN 50121-3-2) | UL, cUL, CB, EN 62368-1, EN 61000-6-2/6-4, MIL-STD-810H |
Chọn theo ba tình huống tủ điện hay gặp
Tủ điện máy đơn lẻ, chỉ cần Ethernet
Máy đóng gói, máy in date, trạm cân với PLC đã nối Ethernet: cần một máy nhỏ chạy HMI hoặc gateway. UNO-2271G V2 nhỏ nhất (100 x 70 x 40 mm), có eMMC sẵn, hợp cho tủ chật; DA-1200 cùng cỡ bàn tay nhưng dải nhiệt rộng hơn và có 2,5 GbE, hợp cho tủ nóng hoặc đặt gần ngoài trời.
Tủ dây chuyền, nhiều thiết bị nối tiếp

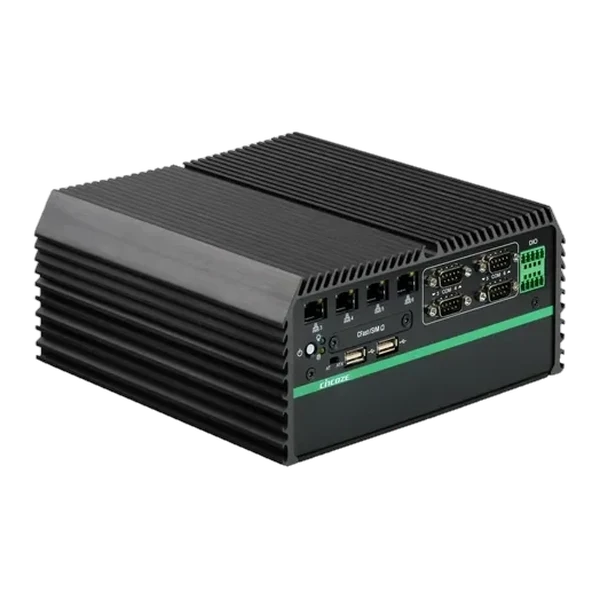

Thu dữ liệu từ nhiều máy qua RS-485, đọc cân, quét mã, bắt tín hiệu chạy/dừng: cần 4–6 cổng COM và DI/DO. DE-1000 cho 6 cổng và DI/DO sẵn không cần module; UNO-2372G V2 cho 4 cổng và mở rộng bằng mPCIe cách ly khi cần. Trên site đang có bản DE-1001L cùng họ DE-1000 và danh mục máy tính công nghiệp Cincoze để xem các cấu hình.
Tủ ngoài xưởng, kho lạnh, trạm không điều hoà
Nhiệt xuống dưới -20 °C hoặc lên trên 60 °C: chỉ còn DA-1200 (-40 đến 70 °C) và DE-1000 (-25 đến 70 °C) trong bốn máy. Cần COM thì DE-1000; cần nhỏ và mới hơn thì DA-1200 với module CMI-COM102.

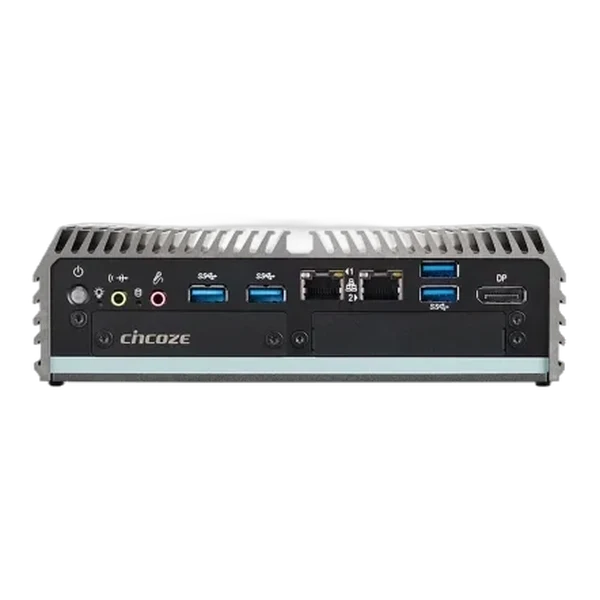

Cần sức mạnh hơn cho tủ dây chuyền, ví dụ chạy thị giác máy hay cơ sở dữ liệu tại chỗ, thì lên các dòng lớn hơn của cùng hai hãng: Cincoze DC-1200 trên site này, hoặc xem đủ dòng máy ở trang hãng Advantech trên ipc247.com và Cincoze trên ipc247.com.
Câu hỏi thường gặp
Máy tính trong tủ điện có cần cổng COM cách ly không?
Nên có khi dây RS-485 kéo dài trên 50 m, đi qua nhiều khu vực nối đất khác nhau, hoặc nối với thiết bị công suất lớn. Cách ly bảo vệ bo chính khỏi chênh điện thế đất và xung. Cả UNO-2372G V2 (module PCM-24D2R2/24D2R4) và DA-1200 (MEC-COM-2032i) đều có tuỳ chọn cổng cách ly; DE-1000 có sẵn DI/DO cách ly nhưng cổng COM không ghi cách ly.
Tủ chỉ có nguồn 12 V thì dùng máy nào?
Cả bốn máy đều chịu 12 V: UNO từ 10 V, Cincoze từ 9 V. Điều cần kiểm là công suất nguồn tủ còn dư: cộng tiêu thụ tối đa của máy tính với thiết bị đang có và giữ dư 20–30 %.
Có cần dùng máy -40 °C cho tủ trong nhà máy?
Thường không, nếu tủ có quạt lọc và nhiệt đo được dưới 50 °C. Máy -40 đến 70 °C đáng chọn khi tủ đặt ngoài xưởng, gần lò, trong kho lạnh, hoặc khi muốn khoảng dư lớn để không phải lo tủ nóng lên theo năm.
Advantech và Cincoze, hãng nào tốt hơn cho tủ điện?
Không có câu trả lời chung. Theo thông số công bố, Cincoze cho dải nguồn và dải nhiệt rộng hơn, nhiều COM và DI/DO sẵn hơn ở cùng cỡ máy; Advantech có hệ sinh thái module iDoor, phần mềm quản lý thiết bị và nhiều tích hợp hệ thống đã quen dùng. Chọn theo ba con số của tủ và theo dòng máy mà đội bảo trì của bạn đã quen.
Máy đặt trong tủ điện có cần cố định cáp không?
Có. Rung nhẹ nhưng liên tục làm lỏng jack USB và DB9 sau vài tháng. Dùng đầu nối bắt vít cho nguồn và COM, kẹp cáp LAN và USB vào máng, chọn máy có khoá cáp USB nếu dùng thiết bị USB.
